Купили электрокар, прикинули, где ставить его на ночь, и вдруг выяснилось, что вопрос не только в выборе мощности и места под зарядку. Заземление для электромобиля — тема, о которой вспоминают в последнюю очередь, хотя от неё зависят и безопасность людей, и сохранность дорогой техники. Разбираемся простым языком: что говорят нормы, как оценить свою сеть и что предпринять, если в старой проводке третьего провода просто нет.
Зачем зарядной станции нужно заземление
Электромобиль — это металлический кузов, высоковольтная батарея и мощный преобразователь, подключённые к бытовой сети на несколько часов подряд. Если изоляция где-то пробьётся, напряжение может оказаться на корпусе машины или самого устройства. Дальше всё зависит от защитного проводника (PE): по нему аварийный ток уходит в землю, и автомат успевает отключить питание. Если проводника нет, роль «заземлителя» достаётся человеку, который коснулся автомобиля, стоя на мокром полу гаража.
У «земли» две задачи. Первая — обезопасить людей: при утечке аппарат отключает питание раньше, чем разряд успеет навредить. Вторая — стабильная работа электроники: через PE контролируется цепь связи с автомобилем и отводятся помехи. Без защитного проводника многие устройства вообще откажутся начинать сеанс, и это не каприз производителя, а заложенная в оборудование безопасность.
Отдельно о бытовой розетке. Подключить машину к ней технически можно, но многочасовая нагрузка в 8–10 А для старой проводки — серьёзное испытание. Контакты греются, а при отсутствии «земли» риск растёт многократно.

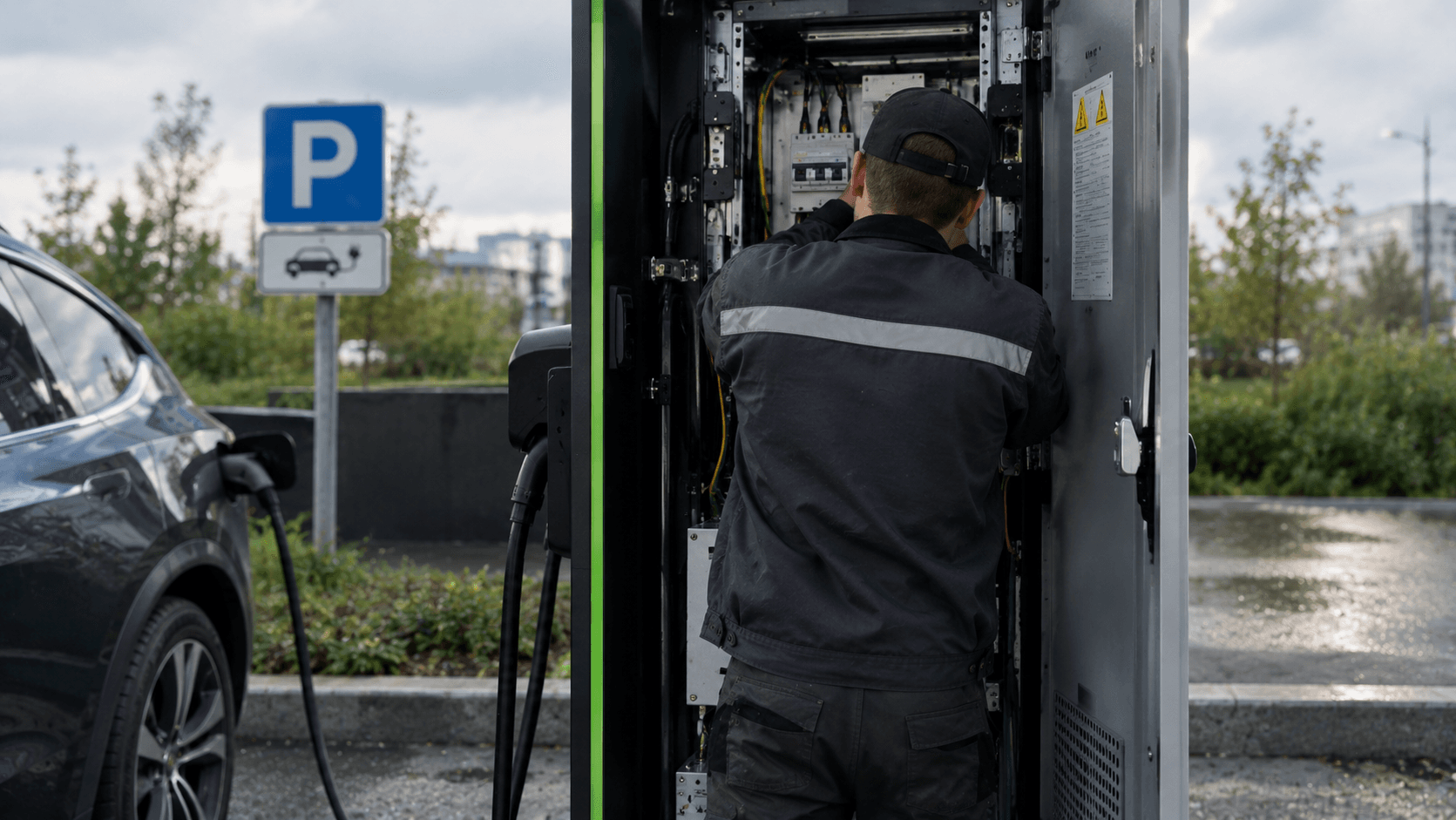

Заземление зарядной станции: требования по нормативам
Единого документа под названием «правила для ЭЗС» нет, нормы рассыпаны по нескольким источникам. Основа — Правила устройства электроустановок (ПУЭ), глава 1.7 о защитных мерах электробезопасности. Для самих зарядников действует ГОСТ Р МЭК 61851-1, а общие принципы монтажа описаны в серии ГОСТ Р 50571, российском аналоге МЭК 60364. Если коротко, из них следует вот что:
- питание берут от сети с защитным проводником: TN-S, TN-C-S или TT, а двухпроводная схема без PE не годится;
- сечение PE-жилы при фазных проводниках до 16 мм² равно фазному, а питающий кабель подбирают по мощности: для однофазной модели на 7 кВт обычно хватает медного 3×6 мм²;
- каждая точка подключения получает отдельную линию от щита со своим автоматом и УЗО;
- корпуса станции и щита соединяются с шиной PE, а не «висят в воздухе»;
- на линии стоит УЗО на 30 мА нужного типа, о нём чуть ниже.
Теперь про постоянную составляющую. Электроника автомобиля способна создавать выпрямленный ток утечки, который «ослепляет» обычное УЗО типа AC и частично типа A. Поэтому нормы требуют либо аппарат типа B, либо тип A в паре с модулем контроля 6 мА DC. Во многих современных блоках такой модуль уже встроен, но уточнять это в паспорте нужно до покупки.
Есть и нюанс для сетей TN-C-S, самых распространённых в новостройках. При обрыве PEN-проводника на подводящей линии на корпусе может появиться опасный потенциал. Качественные модели оснащают датчиком такой неисправности, а остальным рекомендуют местный электрод.
Как проверить, есть ли заземление и в порядке ли оно
Начните с осмотра. Откройте щиток: если к нему подходят три жилы (фаза, ноль и жёлто-зелёная), шина PE на месте. В двухпроводных домах, обычно старого фонда, жил две, а у розеток нет заземляющих контактов. Но наличие провода ещё не значит, что «земля» работает: порой жёлто-зелёная жила никуда не подключена.
Дальше идут измерения. Простой тестер розеток покажет, есть ли контакт PE и не перепутаны ли фаза с нулём. Мультиметр выдаст 220–230 В между фазой и PE и почти ноль между N и PE. Полноценная проверка — работа электролаборатории: специалисты замеряют сопротивление контура и петлю «фаза — ноль», сравнивают цифры с проектом и выдают протокол. Работы в щитке опасны, так что самодеятельность здесь неуместна.
Кнопка «Тест» на УЗО проверяет только сам аппарат и ничего не говорит о заземлении. Это самый популярный самообман в бытовых «диагностиках». Ещё один сигнал — сообщения в приложении или на дисплее зарядника: ошибку PE нельзя игнорировать, даже если сеанс всё-таки запустился.
Что делать, если в доме или гараже нет заземления
Заземление для зарядной станции электромобиля можно сделать тремя путями, и самый надёжный из них — вернуть проводке защитный проводник. Электрик разделяет PEN на вводе, выполняет повторное заземление у вводного щита или на опоре и прокладывает PE по дому. В многоквартирном здании и гаражном кооперативе такие вопросы решают с управляющей компанией, председателем и иногда с сетевой организацией.
Второй путь — собственный контур. Если от сети «земли» не добиться, строят локальный заземлитель: комплект стальных или омеднённых стержней длиной около трёх метров, соединённых полосой, и подключают к нему щит. Получается система TT, в которой УЗО обязательно. Сопротивление после монтажа замеряют: на суглинке получить нужные цифры проще, на сухом песке придётся забить больше стержней.
Третий путь — переехать туда, где всё в порядке, то есть заряжаться на публичных площадках с современной проводкой, пока проблема дома не решена. А вот чего делать нельзя ни при каких обстоятельствах:
- «занулять» розетку перемычкой между нулём и PE;
- присоединять защитный провод к трубам отопления или водопровода;
- спиливать заземляющий контакт у вилки или брать переходники-«обманки».
Всё это имитация защиты, и она опаснее, чем честное отсутствие PE. Прежде чем покупать оборудование, лучше показать площадку профессионалам: команда VOLT поможет оценить локацию, подобрать станцию и подключить её к платформе управления.
Чем опасны ошибки при заземлении зарядной станции
Самое страшное последствие — поражение током. Допустим, в блоке пробило изоляцию. Без PE корпус окажется под напряжением, а УЗО ничего не заметит, ведь току некуда стекать, пока он не пойдёт через человека. Прикосновение к машине превращается в рулетку, особенно если руки мокрые или рядом играет ребёнок.
Менее драматичные, но дорогие последствия тоже есть: выход из строя электроники станции и бортового зарядного устройства из-за перенапряжений, ложные отключения, перегрев клемм и контактов. Добавьте бумажную сторону: после пожара или травмы проверяющие первым делом смотрят на соответствие монтажа нормам, а гарантия на оборудование с нарушениями может быть аннулирована.
Есть и скрытая угроза — «плавающая земля». Жила формально подключена, но контакт слабый или сопротивление контура велико. Всё работает до первой аварии. Поэтому измерения стоит повторять раз в несколько лет и после любых работ в щитке.
Часто задаваемые вопросы
Нужно ли заземление для зарядки электромобиля?
Да, если энергия поступает через стационарную станцию: защитный проводник требуется и по нормам, и по логике работы устройства. Случаи, когда ЭЗС всё-таки стартует на двухпроводной сети, — игра с риском, а не вариант нормы.
Можно ли подключаться к обычной розетке в гараже?
Можно, если розетка заземлена, линия рассчитана на длительную нагрузку, а ток ограничен 8–10 А. Для регулярного использования лучше поставить домашнюю станцию мощностью от 3,5 до 11 кВт.
Заменит ли заземление труба отопления или арматура фундамента?
Нет. Трубы часто заменяют на пластиковые, а арматура не даёт гарантированных параметров контура. Проектируйте выделенный заземлитель.
Нужно ли отдельное УЗО для станции?
Да, на каждую линию ставят свой аппарат с подходящей характеристикой, а общий вводной автомат его не заменяет.
Кто поможет разобраться?
Лицензированный электрик с лабораторией замеров и инженеры VOLT, которые подскажут, какой комплект оборудования подойдёт именно для вашей площадки.
